De condensor is een belangrijk onderdeel van het koelsysteem en behoort tot een soort warmtewisselaar. De belangrijkste functie is het omzetten van een gas of damp in een vloeistof, terwijl warmte uit het systeem wordt verwijderd. Het werkproces van de condensor is een warmteafgifteproces, dat wil zeggen dat via het koelmedium (zoals water of lucht) de oververhitte damp van het koelmiddel wordt gekoeld en gecondenseerd tot een vloeistof, en de warmte die vrijkomt door het koelmiddel wordt weggenomen.

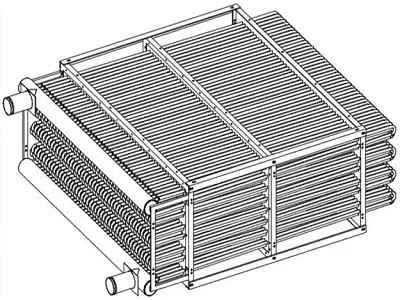

1. Verdampingscondensor van de spiraal:
Een verdampingscondensor van het spiraaltype sproeit koelwater op het oppervlak van de buis om een waterfilm te vormen. Nadat de waterfilm de warmte-uitwisseling met het medium in de buis heeft voltooid, komt het water direct in contact met de snelstromende lucht buiten de buis en heeft een warmte- en massa-uitwisseling, waarmee het warmte-uitwisselingsproces wordt voltooid, en de warmte en waterdamp worden door de lucht afgevoerd. De luchtstroom maakt niet alleen het warmte-uitwisselingsproces sneller, maar ook vanwege de snelle luchtstroom. De lucht blijft gedurende het hele proces onverzadigd en de warmte- en massaoverdrachtskrachten zijn groter. De spiraalverdampingscondensor is momenteel de meest gebruikte verdampingscondensor.
2. plaatverdampingscondensor:
De structuur van de verdampingscondensor van de plaat is dat de buitenkant van de plaat de tegenstroom, gelijktijdige of kruisstroom van water en lucht is, en dat het condensaatafvoergebied zich tussen de platen bevindt. De kenmerken zijn: de plaat kan de warmteoverdracht door condensatie aan het oppervlak versterken en de uitscheiding van vloeistoffilms versnellen; Tegelijkertijd kan de verbeterde warmteoverdrachtsstructuur van de plaat de toestand van de vloeistofstroom verbeteren, het warmte- en massaoverdrachtsproces tussen water en lucht versterken, de warmtecapaciteit en de warmteoverdrachtsprestaties aanzienlijk verbeteren, en de verbeterde warmteoverdracht hangt af van de speciale structuur om te voltooien, zonder extra onderhoud.
3. verticale verdampingscondensor:
De buis is een tegenstroom of gelijktijdige stroom van water en lucht, en de grote ruimte buiten de buis is een condensafvoergebied. De kenmerken van de condensor zijn: de buis is versterkt door een roestvrijstalen warmteoverdrachtsbuis, die niet alleen een sterke corrosieweerstand heeft, maar ook goede warmtewisselingsprestaties heeft en de afvoer van de condensaatfilm kan versnellen, vooral voor de condensatie van water stoom. In de energiesector is de condensor een van de belangrijke hulpmachines van de turbinegeneratorset, en de prestaties ervan hebben rechtstreeks invloed op de werking van de unit. Het belangrijkste onderdeel van de warmteoverdracht, de koelbuis, is het belangrijkste onderdeel van de condensor, dus de selectie en selectie van de koelbuis is de sleutel tot het ontwerp van de condensor.
